钢化玻璃的自爆原因：

（一）硫化镍（NiS）杂质引起的自爆

杂质存在：玻璃原料中可能混入硫化镍（NiS）晶体，其在高温钢化过程中会以 α-NiS（高温相，密度高）的形式存在。

相变膨胀：常温下 α-NiS 会缓慢转变为 β-NiS（低温相，密度低），体积膨胀约 2.5%。这种膨胀会在玻璃内部产生局部应力，当应力超过玻璃强度时，就会引发自爆。

延迟性：相变过程可能持续数月至数年，因此钢化玻璃可能在安装后很长时间才自爆。

（二）玻璃表面或内部的缺陷

微裂纹与杂质：玻璃生产过程中可能产生细微裂纹、气泡、夹杂物（如结石、耐火材料碎屑），或在加工（切割、磨边）时留下边缘损伤，这些缺陷会成为应力集中点，导致玻璃破裂。

硫化物以外的杂质：如氧化镍（NiO）、氧化钴（CoO）等金属氧化物，也可能因膨胀系数与玻璃不匹配而引发自爆。

（三）钢化工艺控制不当

应力分布不均：钢化过程中若加热温度不均匀或冷却速率不一致，会导致玻璃内部应力分布不均，局部拉应力过高时易引发自爆。

应力过大：过度钢化（应力过高）会增加玻璃的自爆概率，通常钢化玻璃的表面压应力应控制在 90MPa 以上，但过高的应力会使玻璃对缺陷更敏感。

（四）安装与使用环境的影响

安装应力：安装时若玻璃与框架挤压过紧、预留间隙不足，或框架变形，会使玻璃受到额外的机械应力，增加自爆风险。

温度变化：钢化玻璃虽能耐受一定温差，但长期处于极端温度（如阳光直射下的高温、骤冷骤热）或局部温差过大（如玻璃表面有遮挡物导致局部吸热不均），可能引发热应力破裂。

外力冲击：虽然钢化玻璃强度高，但遭受尖锐物体撞击、硬物刮擦或反复振动时，可能从缺陷处引发破裂（需注意与自爆区分，外力破裂通常有明显撞击点）。

（五）其他罕见因素

边缘处理缺陷：玻璃磨边不光滑、存在毛刺或微裂纹，会降低边缘强度，成为自爆起点。

钢化玻璃的 “自爆倾向性”：不同厂家的生产工艺和原料控制水平不同，部分批次的玻璃可能因质量控制不严而自爆率较高。

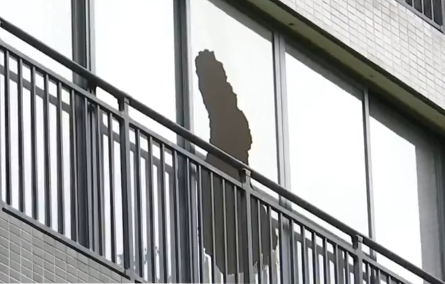

大家如果家中有封窗赶紧检查有没有碎裂的情况，

特别现在这几天台风来临，

如果发生高空坠物是由该业主承担责任的

依据《中华人民共和国民法典》第 1253 条规定，建筑物、构筑物或者其他设施及其搁置物、悬挂物发生脱落、坠落造成他人损害，所有人、管理人或者使用人不能证明自己没有过错的，应当承担侵权责任。

视频来源：@广东台今日关注

编辑:  12345的伍

审校：龙少
